Ошибки Mitsubishi MR-J AL.16 и AL.20: обрыв связи с энкодером сервопривода
Сервоусилители Mitsubishi серии MR-J получают данные о положении и скорости вала двигателя по последовательному каналу связи с энкодером — датчиком обратной связи, встроенным в корпус серводвигателя. Если этот канал прерывается или искажается, привод немедленно останавливается аварийным сигналом, потому что дальнейшее движение без достоверной обратной связи опасно для механики станка. Коды AL.16 и AL.20 — это как раз сигналы об обрыве или сбое связи с энкодером, только фиксируются они на разных этапах работы привода. В статье разбираем разницу между ними, типичные причины и порядок диагностики без лишних предположений — с оговоркой, что точная расшифровка зависит от модели усилителя и конфигурации станка.
- Что означают AL.16 и AL.20
- Как устроен канал связи с энкодером
- Чем AL.16 отличается от AL.20
- Типичные причины обрыва связи
- Порядок диагностики
- Что проверять и менять в первую очередь
- Эксплуатация и профилактика
Что означают AL.16 и AL.20
В документации на сервоусилители Mitsubishi MR-J2/J3/J4 коды из этой пары описаны как ошибки последовательной связи с энкодером. Формально они различаются моментом возникновения:
- AL.16 — «Encoder initial communication error», ошибка начальной связи. Возникает при включении питания привода или сразу после сброса, когда усилитель ещё не успел получить корректный ответ от энкодера при первом опросе.
- AL.20 — «Encoder normal communication error», ошибка связи в штатном рабочем режиме. Появляется уже после успешного запуска, когда канал связи прерывается или искажается во время движения или в режиме удержания.
Разница важна для диагностики: если ошибка выскакивает мгновенно при подаче питания — вероятнее всего, повреждён кабель, разъём или сам энкодер физически. Если привод какое-то время отрабатывает нормально, а сбой возникает при движении, нагреве или вибрации — ищите нестабильный контакт, наводки или перегрев компонентов вдоль трассы кабеля.
Как устроен канал связи с энкодером
Энкодер сервомотора Mitsubishi передаёт данные о положении по последовательному интерфейсу — обычно это дифференциальная пара проводов с защитным экраном, по которой кроме сигналов данных идёт и питание самого датчика. Кабель энкодера состоит из нескольких скрученных пар в общем экране, разъёма на стороне двигателя и разъёма на стороне сервоусилителя. Любое из этих звеньев может стать источником обрыва связи:
- разъёмы на обоих концах кабеля — точки, где чаще всего появляется окисление контактов или ослабление фиксации;
- сам кабель — истирание изоляции в местах изгиба, повреждение экрана, обрыв жилы при постоянном движении по кабель-каналу;
- плата энкодера внутри двигателя — выход из строя приёмопередатчика сигнала;
- входные цепи приёма сигнала на плате сервоусилителя.
При подборе замены важно использовать кабель, рассчитанный именно на последовательный протокол энкодера конкретной серии двигателя — сечение жил, экранирование и распиновка различаются между сериями. В каталоге можно ориентироваться на готовые решения для смежных систем ЧПУ — например, кабель энкодера Fanuc LX660-4077-T296 показывает типичную конструкцию подобного кабеля: экранированная витая пара плюс отдельные жилы питания датчика в одном жгуте.
Пример готового экранированного кабеля обратной связи — при подборе аналога для линии Mitsubishi MR-J ориентируйтесь на распиновку и сечение жил конкретной модели двигателя.
Чем AL.16 отличается от AL.20
Обе ошибки указывают на разрыв или искажение последовательного канала связи, но условия их появления и приоритетные версии для проверки отличаются.
| Параметр | AL.16 (начальная связь) | AL.20 (штатная связь) |
|---|---|---|
| Момент появления | При включении питания привода, до первого движения | Во время работы, в движении или на удержании |
| Наиболее вероятная причина | Обрыв или отсутствие контакта с самого начала — разъём, кабель, отказ энкодера | Нестабильный контакт, наводки, перегрев, повреждение экрана при вибрации |
| Повторяемость | Стабильно повторяется при каждом включении | Может возникать эпизодически, зависеть от режима работы |
| Что проверять в первую очередь | Разъёмы, целостность кабеля, питание энкодера | Экранирование, крепление кабеля по трассе, температуру в шкафу |
Практическое значение этой разницы простое: AL.16 обычно можно диагностировать статично, без запуска движения — достаточно проверить контакты и целостность жил. AL.20 требует наблюдения привода в динамике, потому что причина часто плавающая.
Типичные причины обрыва связи
Ниже перечислены наиболее частые причины, с которыми сталкиваются при обслуживании приводов Mitsubishi MR-J — без привязки к конкретной модели, поскольку точный набор проверок зависит от исполнения станка.
- Механическое повреждение кабеля. Постоянный изгиб в кабель-канале приводит к усталостному излому жил, особенно на приводах координатных осей с большим ходом.
- Окисление или ослабление разъёма. Со временем контакты в разъёме энкодера теряют плотность прижима, особенно при вибрации станка.
- Повреждение экрана кабеля. Нарушение экранирования делает сигнал энкодера чувствительным к наводкам от силовых кабелей, проложенных рядом.
- Отказ платы энкодера в двигателе. Выход из строя приёмопередатчика внутри датчика — встречается реже, но требует замены двигателя или его энкодерного узла.
- Проблема с батареей абсолютного отсчёта. Для абсолютных энкодеров разряд резервной батареи может сопровождаться ошибками связи вместе с потерей абсолютной позиции — стоит проверить и этот узел отдельно.
- Перегрев в шкафу управления. Высокая температура ускоряет деградацию контактов и изоляции кабеля, повышая вероятность плавающих сбоев (характерно именно для AL.20).
Порядок диагностики
Диагностику стоит вести от простого к сложному, не разбирая сразу двигатель или сервоусилитель.
- Зафиксируйте, при каком событии появляется ошибка: сразу при включении питания (характерно для AL.16) или во время работы (характерно для AL.20).
- Осмотрите разъёмы кабеля энкодера на обоих концах — на предмет окисления, деформации контактов, следов затекания СОЖ или масла.
- Прозвоните жилы кабеля на обрыв и проверьте сопротивление экрана относительно земли — повреждённый экран часто визуально незаметен.
- Если кабель проложен вместе с силовыми линиями двигателя, проверьте фактическое расстояние между ними и целостность разделительных перегородок в кабель-канале.
- Замените или временно подключите заведомо исправный кабель — если ошибка исчезает, причина в кабельной трассе, а не в электронике.
- Если ошибка сохраняется с исправным кабелем, переходите к проверке платы энкодера двигателя и входных цепей сервоусилителя — с привлечением специалиста по диагностике сервосистем.
Отличить отказ платы управления от отказа кабельной линии помогает подмена: если один и тот же кабель вызывает ошибку на разных усилителях, проблема в кабеле или энкодере; если ошибка сохраняется только на одном усилителе при заведомо исправном кабеле и двигателе — вероятен отказ платы приёма сигнала. Подробный алгоритм разбора сервосистемы описан в статье о диагностике сервосистемы ЧПУ.
Что проверять и менять в первую очередь
По результатам диагностики чаще всего заменяют кабель энкодера или сам датчик — реже сервоусилитель целиком. Если параллельно с ошибкой связи наблюдаются признаки перегрузки силовой части привода — повышенный нагрев, срабатывание тепловой защиты, — стоит проверить и сопутствующие компоненты цепи торможения, поскольку неисправный тормозной резистор увеличивает тепловую нагрузку в шкафу и косвенно ускоряет деградацию контактов кабельной трассы.

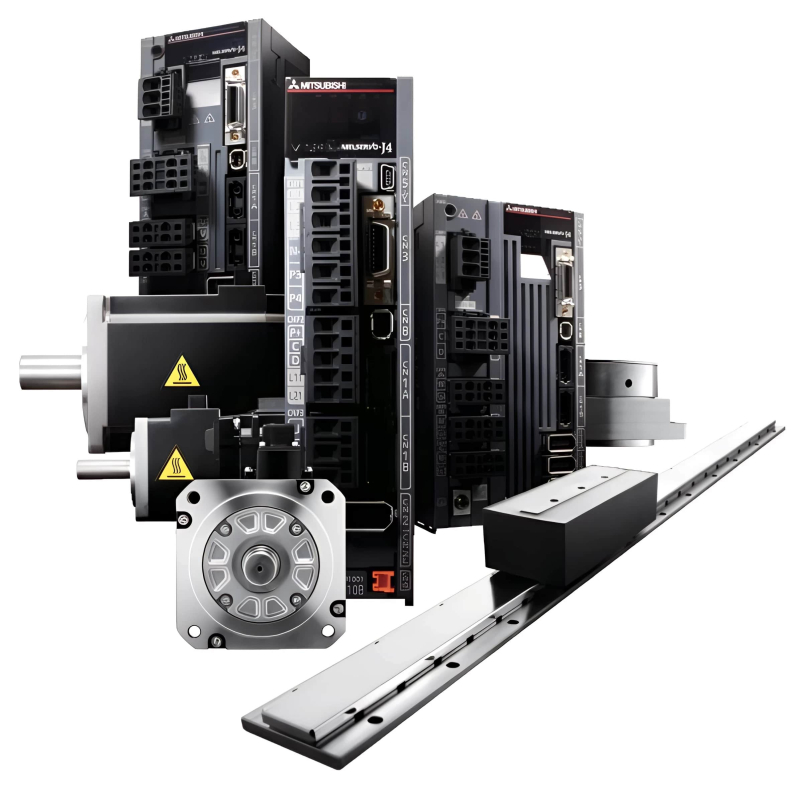

Компонент силовой части сервопривода Mitsubishi — проверяется вместе с диагностикой канала энкодера, если ошибка сопровождается перегревом шкафа управления.
Аналогичный компонент меньшей мощности — подбирается по номиналу конкретного усилителя MR-J при замене после диагностики силовой части.
Если по итогам проверки требуется замена самого двигателя с энкодером, важно подобрать сервомотор с совместимым разъёмом и протоколом обратной связи — общие принципы подбора описаны в статье про подбор энкодера по сервомотору. Готовые кабели и разъёмы для линии обратной связи ищите в разделе кабели для станков с ЧПУ, а компоненты силовой части приводов — в разделе сервоприводы.
Эксплуатация и профилактика
Большинство обрывов связи с энкодером — результат постепенной деградации кабельной трассы, а не мгновенного отказа. Снизить частоту повторных срабатываний AL.16/AL.20 помогают простые меры:
- раз в плановое ТО проверяйте затяжку разъёмов кабеля энкодера и отсутствие следов окисления;
- следите за раскладкой кабеля энкодера относительно силовых линий двигателя — параллельная прокладка на большом расстоянии увеличивает риск наводок;
- контролируйте температуру внутри шкафа управления, особенно летом или при плотной компоновке приводов;
- при работе с абсолютными энкодерами планово меняйте резервную батарею, не дожидаясь аварийного сигнала о разряде.
Такой подход снижает вероятность внезапной остановки станка из-за AL.16/AL.20 в разгар рабочей смены.
FAQ: частые вопросы
Чем AL.16 принципиально отличается от AL.20?
AL.16 фиксируется при включении питания привода, до начала движения, а AL.20 — уже во время штатной работы. Это разные моменты обнаружения одного и того же типа неисправности — обрыва связи с энкодером.
Можно ли устранить ошибку простым перезапуском привода?
Иногда сброс питания временно снимает сигнал, если контакт разъёма был нестабильным, но это не устраняет причину. Без проверки кабеля и разъёмов ошибка обычно возвращается.
Нужно ли менять весь кабель энкодера при обнаружении обрыва одной жилы?
Как правило, да — частичный ремонт кабеля обратной связи ненадёжен из-за требований к экранированию и целостности витых пар. Рекомендуется замена на кабель с распиновкой, совместимой с конкретной моделью двигателя.
Может ли разряженная батарея энкодера вызывать ошибку связи?
Да, для абсолютных энкодеров критический разряд резервной батареи может сопровождаться сбоями связи одновременно с потерей абсолютной позиции. Это стоит проверить отдельно от кабельной трассы.
Как отличить обрыв кабеля от отказа платы энкодера в двигателе?
Подключите заведомо исправный кабель к тому же двигателю — если ошибка исчезает, дело было в кабеле. Если ошибка сохраняется, вероятен отказ платы энкодера или входных цепей сервоусилителя.
Заключение
Коды AL.16 и AL.20 сервоусилителей Mitsubishi MR-J указывают на одну и ту же проблему — обрыв или искажение последовательной связи с энкодером, но на разных этапах работы привода: при включении питания или уже в процессе движения. Различие в моменте появления ошибки — главный ориентир для быстрой диагностики: статичная проверка контактов для AL.16 и наблюдение привода в динамике для AL.20.
Точная расшифровка кода и перечень диагностических шагов зависят от модели сервоусилителя и конфигурации станка — сверяйтесь с руководством по обслуживанию конкретного оборудования. Если после самостоятельной проверки кабеля и разъёмов ошибка сохраняется, специалисты ООО «Эффективное производство» помогут провести полную диагностику сервосистемы, подобрать совместимый кабель, энкодер или сервоусилитель и восстановить работу привода.
