Где скачать паспорт и даташит Renishaw EQUATOR-X-MAGNETIC?
EQUATOR-X-MAGNETIC — модуль магнитной фиксации для гибкой калибровочной системы Renishaw EQUATOR, предназначенной для цехового контроля деталей методом сравнительных измерений. Магнитное крепление позволяет быстро менять оснастку и щупы на платформе без разборки базового узла, сохраняя повторяемость позиционирования между циклами измерения.
- Что такое EQUATOR-X-MAGNETIC и для чего он нужен
- Технические характеристики
- Устройство и принцип работы магнитного крепления
- Установка и настройка
- Совместимость и подбор щупов
- Где купить и найти документацию
Что такое EQUATOR-X-MAGNETIC и для чего он нужен
Система Renishaw EQUATOR построена на принципе сравнительного измерения: перед серией деталей выполняется калибровка по эталонной детали (master), после чего щуп сканирует контролируемые изделия и сравнивает отклонения с эталоном. Такой подход снижает требования к температурной стабильности цеха по сравнению с абсолютными измерениями на координатно-измерительной машине (КИМ).
Модуль X-MAGNETIC добавляет к платформе быстросъёмное магнитное крепление приспособления или адаптера щупа. Оператор снимает и устанавливает оснастку вручную, без инструмента, а магнитная база обеспечивает повторяемое положение при каждой установке — это ускоряет переналадку при частой смене типов деталей на одном рабочем месте.
Подробнее о принципе работы контактных измерительных систем и логике сравнительных измерений можно посмотреть в статье о контактных измерительных системах для производственных станков.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип узла | Модуль магнитного крепления оснастки для платформы EQUATOR |
| Метод измерения | Сравнительный (comparative gauging) относительно эталонной детали |
| Совместимость | Платформы EQUATOR (в т.ч. Equator 300, Equator 500), сканирующие щупы серии Renishaw |
| Крепление | Магнитное, без инструмента, с повторяемым позиционированием |
| Назначение | Быстрая смена приспособлений/щупов при переналадке под другую деталь |
| Точные значения силы удержания, массы и допустимой нагрузки | Уточняйте по паспорту и руководству на конкретную модификацию модуля |
Устройство и принцип работы магнитного крепления
Магнитный узел состоит из ответной части на платформе и посадочного места на приспособлении или адаптере щупа. При установке деталь фиксируется магнитным полем и дополнительно ориентируется механическими элементами базирования, чтобы исключить смещение в плоскости стола. Это важно, поскольку в сравнительной схеме измерения любая нестабильность базирования напрямую переносится в погрешность результата.
Такая конструкция логически близка к быстросъёмным интерфейсам контактных щупов — например, к модульным креплениям щупов Renishaw для обрабатывающих центров, где также важна повторяемость установки после смены оснастки. Подбор совместимых щупов удобно вести по разделу щупы Renishaw в каталоге.
Установка и настройка
Порядок работы с модулем магнитного крепления в общем виде выглядит так:
1. Убедитесь, что посадочные поверхности платформы и приспособления чистые, без стружки и СОЖ — загрязнение снижает повторяемость магнитной фиксации.
2. Установите приспособление или адаптер щупа на магнитную базу до характерного щелчка фиксации.
3. Выполните калибровку по эталонной детали в программном обеспечении Equator software, чтобы система запомнила эталонные координаты для текущей конфигурации оснастки.
4. После смены оснастки на другую конфигурацию повторите калибровку — магнитное крепление ускоряет физическую переустановку, но не отменяет необходимость привязки к новому эталону.
Точные моменты затяжки, допустимые усилия и последовательность операций всегда уточняйте по руководству на конкретную модель платформы EQUATOR и версию модуля X-MAGNETIC.
Где купить оригинальный Renishaw EQUATOR-X-MAGNETIC?
«Эффективное производство» поставляет оригинальные комплектующие Renishaw для систем EQUATOR — щупы, адаптеры и модули крепления с заводской гарантией 12 месяцев, паспортами и технической поддержкой при подборе конфигурации под конкретную деталь.
Совместимость и подбор щупов
Магнитная платформа рассчитана под определённый набор щупов и наконечников — при заказе важно сверить артикул комплекта с конфигурацией вашей системы EQUATOR, поскольку разные комплекты отличаются длиной и типом стилуса.

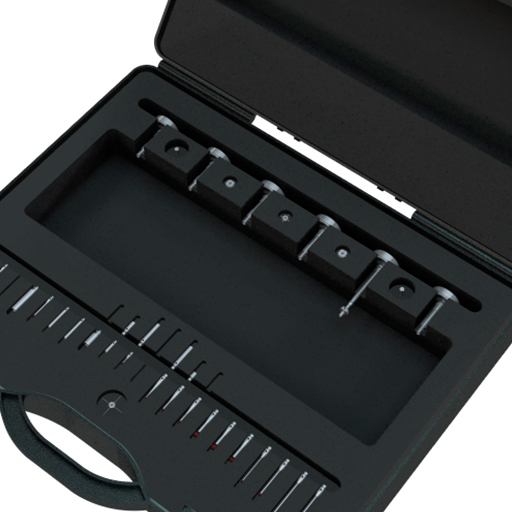

Базовый комплект щупов для платформы EQUATOR — используется совместно с магнитным креплением X-MAGNETIC при настройке рабочей конфигурации измерения.
Альтернативная конфигурация щупов для EQUATOR — подходит, если геометрия детали требует другого набора стилусов при той же магнитной оснастке.
Третий типовой комплект щупов для EQUATOR — используется при расширении номенклатуры контролируемых деталей на одной магнитной платформе.
Где купить и найти документацию
Оригинальная документация на модули EQUATOR-X-MAGNETIC поставляется вместе с изделием у авторизованных дистрибьюторов Renishaw. Актуальный каталог комплектующих для систем process control for manufacturing и полный перечень продукции бренда — в разделе Renishaw в каталоге cnc360. Если нужна проверка совместимости конкретного модуля с уже установленной платформой, воспользуйтесь консультацией через раздел проверка и повышение точности станков.
EQUATOR-X-MAGNETIC решает узкую, но частую в цехе задачу — сократить время переналадки измерительной оснастки без потери повторяемости. Для стабильной работы системы важно не только правильно подобрать модуль крепления, но и регулярно повторять калибровку по эталону после каждой смены конфигурации, а документацию на конкретную модификацию всегда сверять с паспортом изделия.
Частые вопросы
- Для чего нужен модуль X-MAGNETIC в системе EQUATOR?
- Он обеспечивает быструю магнитную фиксацию приспособления или щупа на платформе EQUATOR без инструмента, ускоряя переналадку при смене типа контролируемой детали.
- Нужна ли повторная калибровка после смены оснастки на магнитном креплении?
- Да. Магнитное крепление ускоряет физическую переустановку, но система сравнительных измерений всё равно требует калибровки по эталонной детали для новой конфигурации.
- Какие щупы совместимы с EQUATOR-X-MAGNETIC?
- Совместимость зависит от конкретной конфигурации платформы EQUATOR — при заказе комплекта щупов сверяйте артикул с документацией на вашу систему.
- Можно ли использовать X-MAGNETIC на любой модели EQUATOR?
- Модуль рассчитан под определённые платформы, включая Equator 300 и Equator 500. Совместимость с вашей моделью уточняйте по паспорту изделия.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw EQUATOR-X-MAGNETIC на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
